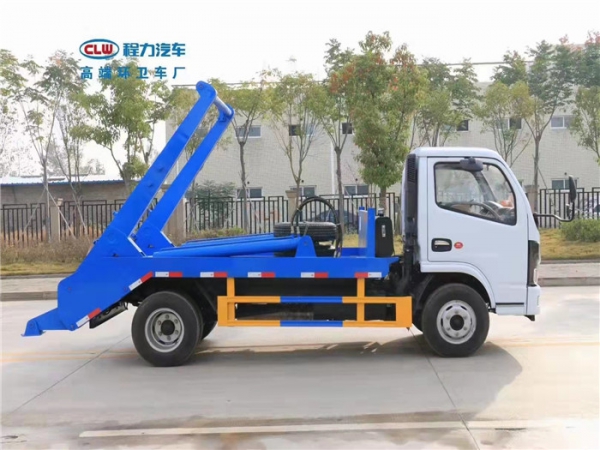

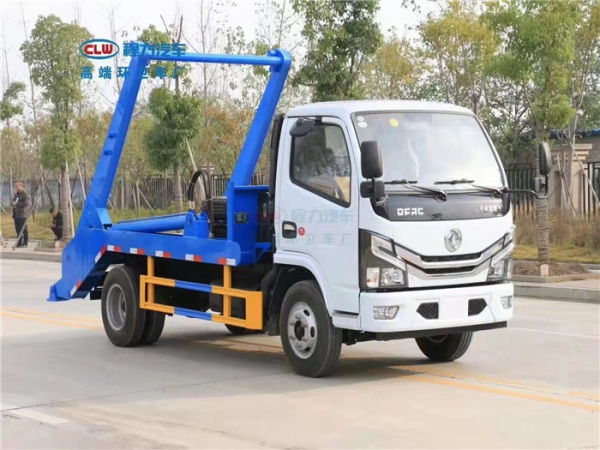

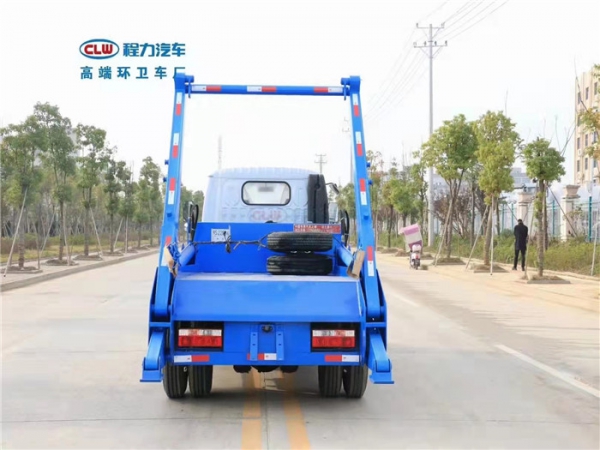

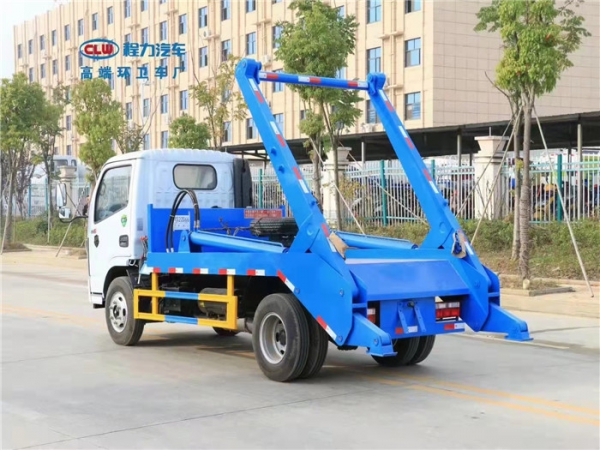

【国六】东风小多利卡6方摆臂垃圾车
底盘配置：
云内126马力 万里扬5档变速箱，7.00R16，动转，离合助力，断气刹，电窗中控锁，ABS
玉柴140马力发动机，带空调,7.00R16钢丝胎，气刹，6挡变速箱，ABS，电动玻璃，中控锁。
朝柴130马力发动机，带空调,7.00R16钢丝胎，气刹，5挡变速箱，ABS，电动玻璃，中控锁。
摆臂垃圾箱采用国标优质碳钢板，防腐效果好，箱体上面可以带盖，两侧各开两个小窗户，便于垃圾的投放和避免运输过程产生的环境二次污染。摆臂垃圾车机构由钢板组成箱形结构件，其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动，其旋转角度为145°，由此可提升料斗，以及对料斗作倾翻运动。液压系统由油箱、油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。整个系统由汽车变速箱、取力器提供动力，手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。垃圾斗是金属焊接件，有敞开和密封两种形式（可根据用户要求制作）。当散装货物装入料斗后，挂上吊链，通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起，落地后取下一端的吊链可操作料斗卸料。料斗的**倾翻角可达86°。
【主要技术参数】 | |||
产品** | 东风多利卡牌 | 公告批次 | 331 |
产品名称 | 东风摆臂式垃圾车 | 产品号 | |
总质量(Kg) | 7360 | 罐体容积(m3) | |
额定载质量(Kg) | 3280 | 外形尺寸(mm) | 5995×2000×2910 |
整备质量(Kg) | 3950 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2 | 载质量利用系数 | |
接近角/离去角(°) | 27.7/13 | 前悬/后悬(mm) | 1055/1632 |
轴数 | 2 | 轴距(mm) | 2700,2950,3308 |
轴荷(Kg) | 2640/4720 | **车速(Km/h) | 110 |
其它 | 1、该车仅选用3308mm轴距。2、防护材料:Q235B碳钢,连接方式:左右侧面防护均采用焊接连接,后防护由专用装置替代,离地高度为(mm):400。3、ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。4、发动机型号与油耗值对应关系为(L/100km):D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2,Q23-115E60/16.3,H20-120E60/16.3。5、专用装置:摆臂机构,主要用于城镇环卫垃圾的收集与运输。6、随底盘选装驾驶室。 | ||
【底盘技术参数】 | |||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 5100,5435,5870,5939×1910,1940×2120,2200,2220 | 轮胎数 | 6 |
接近角/离去角(°) | 27.7/15 | 轮胎规格 | 7.00R16,7.00R16LT |
钢板弹簧片数 | 6/6+5,3/3+3 | 前轮距(mm) | 1525,1519,1503,1613 |
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670 |
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
D20TCIF1 YCY24140-60 CY4BK461
| 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司
| 1999 2360 3707
| 93 103 95 |
