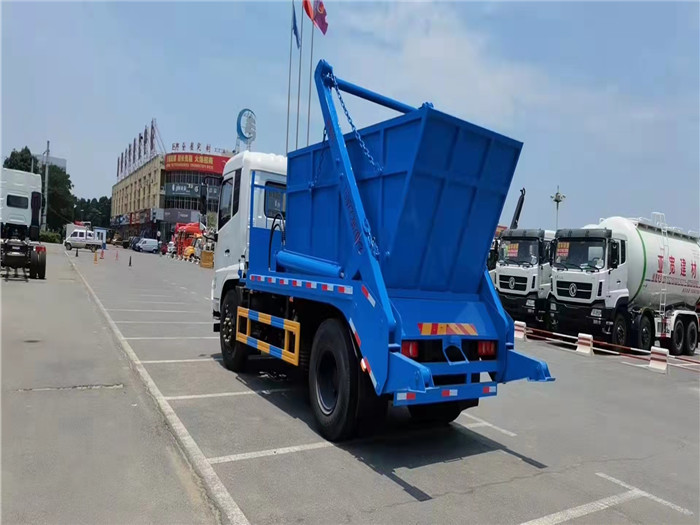

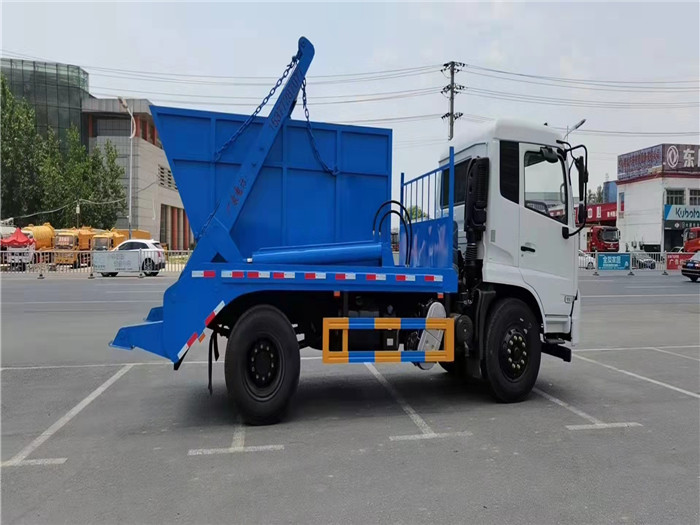

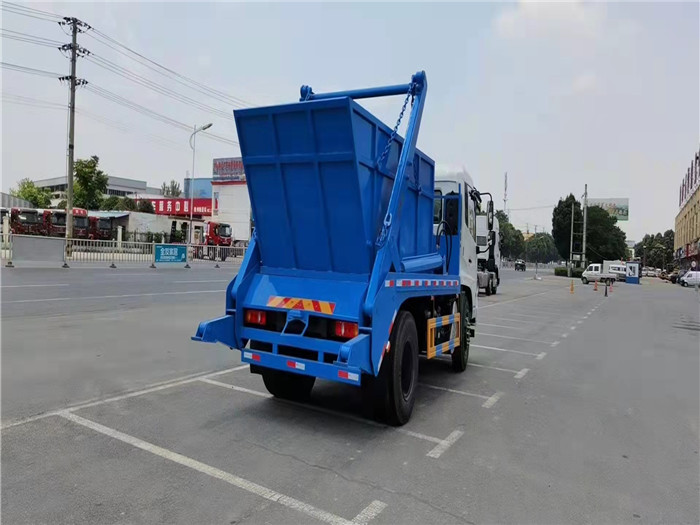

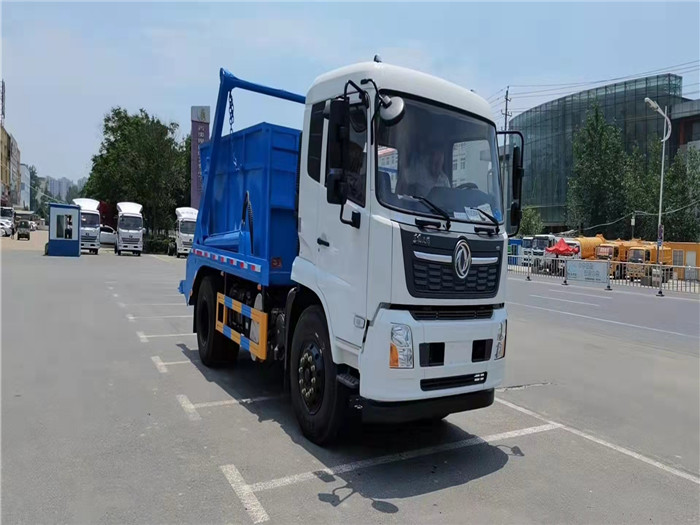

【国六】东风天锦10-12方摆臂垃圾车
底盘及上装配置图文说明
摆臂垃圾车采用二类汽车底盘加装液压举升总成，通过左右两臂装运摆臂式垃圾斗，可一车多斗，带自卸功能，达到安全稳定，性能可靠。垃圾斗厢体分为按摆臂式和地坑地面两用式配置不同形式的垃圾斗。可加装密封盖，防止泄露飞扬污染，以适应不同环境使用要求。
【主要技术参数】 | |||
产品** | 程力威牌 | 公告批次 | 344 |
产品名称 | CLW5180ZBSD6型摆臂式垃圾车 | 产品号 | APDJS6V803Y |
总质量(Kg) | 18000 | 罐体容积(m3) | |
额定载质量(Kg) | 10385,10450 | 外形尺寸(mm) | 7550,7520×2500×3300 |
整备质量(Kg) | 7420 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 17/12 | 前悬/后悬(mm) | 1430/2170,1400/2170 |
轴数 | 2 | 轴距(mm) | 3800,3950,4200,4500,4700,5000,5300,5800,5600 |
轴荷(Kg) | 6500/11500 | **车速(Km/h) | 89 |
其它 | 该车仅选用3950mm轴距;该车驾驶室准乘人数(人)/额定载质量(Kg)对应关系为:2/10450,3/10385;防护材料:Q235B碳钢,连接方式:左右侧面防护均采用焊接连接,后防护由专用装置替代,离地高度为(mm):480;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车**系统(**)有限公司;安装具有卫星定位功能的行驶记录仪;发动机型号与油耗值对应关系为(L/100km): DDi50E190-60/23.9,D4.5NS6B190/24.4,D6.7NS6B230/23.7,B6.2NS6B210/23.8,B6.2NS6B230/23.8;专用装置:摆臂机构,主要用于城镇环卫垃圾的收集与运输;随底盘选装驾驶室,选装底盘附件样式。 | ||
【底盘技术参数】 | |||
底盘型号 | DFH1180EX8 | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 东风牌 | 生产企业 | 东风商用车有限公司 |
外形尺寸(mm) | 7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140,8370×2370, 2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870 | 轮胎数 | 6 |
接近角/离去角(°) | 17/24,17/18,17/13,19/20 | 轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR |
钢板弹簧片数 | 7/9+6,8/10+8,8/9+6,11/10+8,3/10+8 | 前轮距(mm) | 1876,1896,1920,1950,1914,1934,1980,2000,1815,1860 |
燃料种类 | 柴油 | 后轮距(mm) | 1820,1860,1800 |
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 D4.0NS6B185 DDi50E220-60 B6.2NS6B230 DDi50E190-60 D4.0NS6B195 D6.7NS6B260 D4.5NS6B220 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 | 4500 6700 6200 4000 5000 6200 5000 4000 6700 4500 | 140 169 154 136 162 169 147 143 191 162 |
