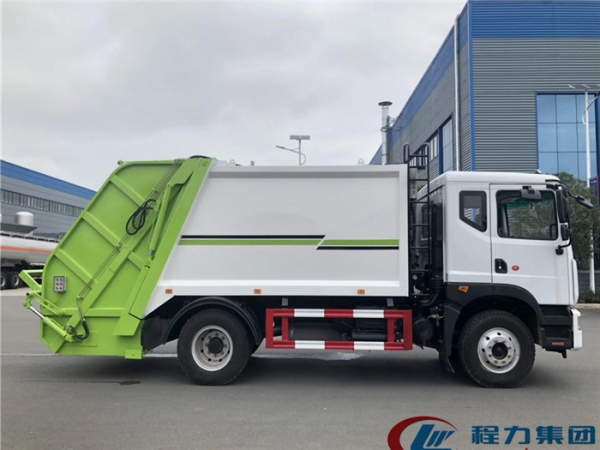

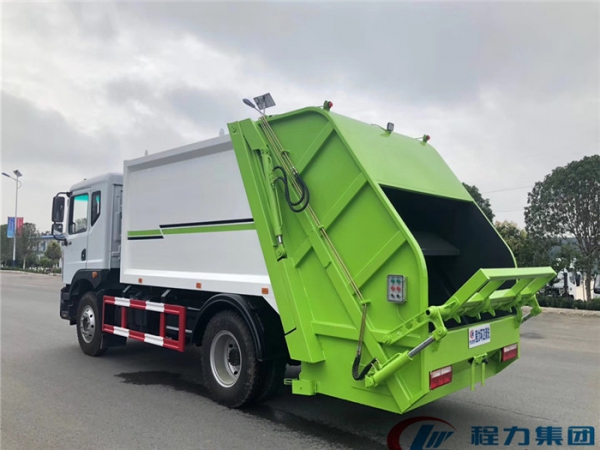

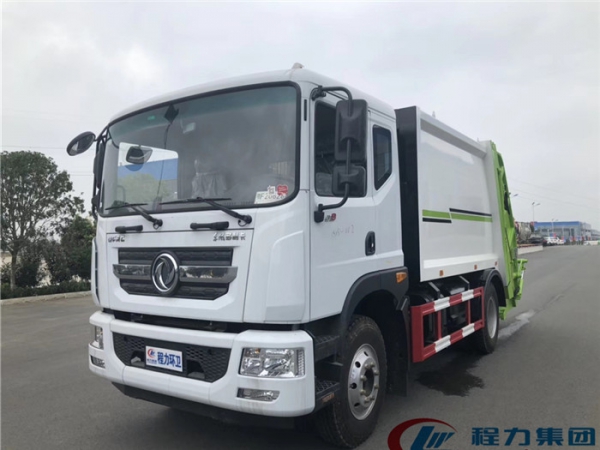

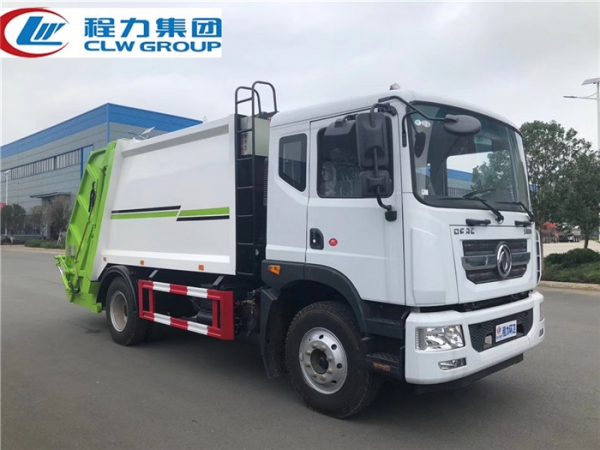

【国六】东风D9多利卡10方压缩式垃圾车
底盘及上装配置图文说明
1.功能介绍：压缩式垃圾车由密封式垃圾厢、液压系统、操作系统组成。整车为全密封型，自行压缩、自行倾倒、压缩过程中的水全部进入污水厢，较为彻底的解决了垃圾运输过程中的二次污染的问题，避免了给人们带来不便，关键部件采用进口部件，具有压力大、密封性好、操作方便、安全等优点。 可选配后挂桶翻转机构或垃圾斗翻转机构。
2.产品概述：压缩垃圾车专用部分由垃圾厢、污水箱、填装器、刮板、推铲多路换向阀、液压系统、挂桶装置等组成。压缩式垃圾车为全密封型，压缩过程中的污水直接进入污水厢，彻底解决垃圾运输过程中的二次污染，关键部件选用进口部件。
3.细节介绍：压缩车采用进口电磁阀（摆脱油缸漏油现象），西门子智能电控系统（可驾驶室遥控操作），整车关键部位铸造件（更结实耐用），尾部可选装落地垃圾斗（可直接倾倒垃圾）/挂桶装置（可提升180-660升垃圾桶）。
4.厂家承诺：我公司垃圾车箱体均为优质武钢材料，箱体弧形边框设计，车辆油管一次链接，拒绝多次接头。液压阀门为进口件，单独箱体固定。电控系统为西门子操控，驾驶室遥控操作。我公司生产的压缩垃圾车，售后承诺一年三万公里有任何问题我公司免费处理，全国均由合作服务站，一年三万公里后只收取配件费。
【主要技术参数】 | |||
产品** | 程力威牌 | 公告批次 | 343 |
产品名称 | CLW5181ZYS6WL型压缩式垃圾车 | 产品号 | AR0BK6TY044 |
总质量(Kg) | 18000 | 罐体容积(m3) | |
额定载质量(Kg) | 7170,7105,6870,6805 | 外形尺寸(mm) | 8430,8800×2550×3300 |
整备质量(Kg) | 10700,11000 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 19/15 | 前悬/后悬(mm) | 1260/2560,1260/2760 |
轴数 | 2 | 轴距(mm) | 3600,3950,4500,4700,5000,5300,5600 |
轴荷(Kg) | 6500/11500 | **车速(Km/h) | 105 |
其它 | 1.专用装置:液压机构和填装器,主要用于城镇环卫垃圾的运输;2.选用轴距(mm)3950,4500,整车长/轴距/后悬/后伸对应关系为(mm):8430/3950/2560/660,8800/4500/2760/280,整备质量与额定载质量对应关系为:11000kg/6870kg(2人)/6805kg(3人),10700kg/7170kg(2人)/7105kg(3人);3.防护材料:Q23**碳钢,连接方式:左右侧面防护采用焊接连接在副梁上,后部防护由专用装置代替,后部专用装置离地高为(mm):450;4.安装具有卫星定位功能的行驶记录仪;5.采用的发动机型号与油耗值对应关系为(L/100km): B6.2NS6B210/26.4,CY4SK761/26.4,D4.0NS6B195/26.4,D4.5NS6B220/26.4,YCS04200-68/26.4.B6.2NS6B230/26.4;6.ABS系统生产厂家,型号:焦作博瑞克**技术有限公司;7.可选装后部翻转样式.随底盘选装驾驶室,选装ETC车载装置,随底盘选装附件安装位置. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1185LJ9CDE | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 7020,7880,8080,8380,8857,9707,5950×2380,2425,2490×2845,3225 | 轮胎数 | 6 |
接近角/离去角(°) | 19/13,19/17 | 轮胎规格 | 295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR |
钢板弹簧片数 | 8/10+7,8/- | 前轮距(mm) | 1862,1933,1949 |
燃料种类 | 柴油 | 后轮距(mm) | 1806,1865 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 CY4SK761 B6.2NS6B230 YCY30165-60 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 | 6200 4500 4000 4156 4087 6200 2970 | 154 162 143 147 145 169 121 |
