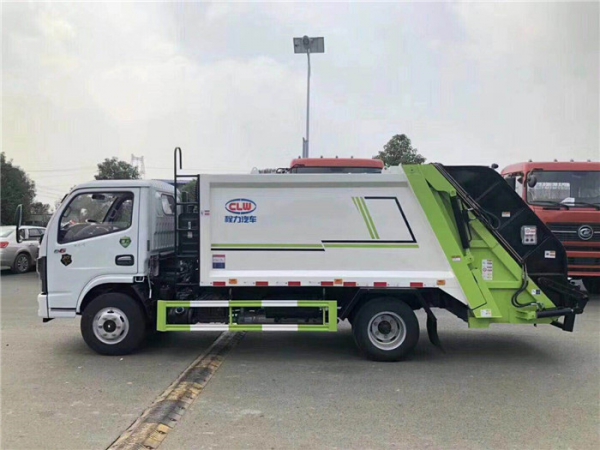

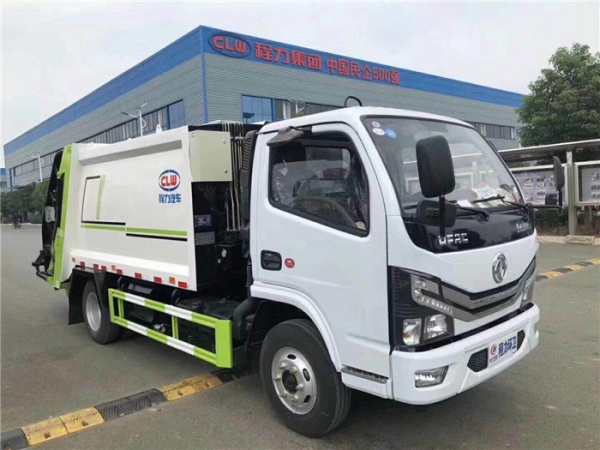

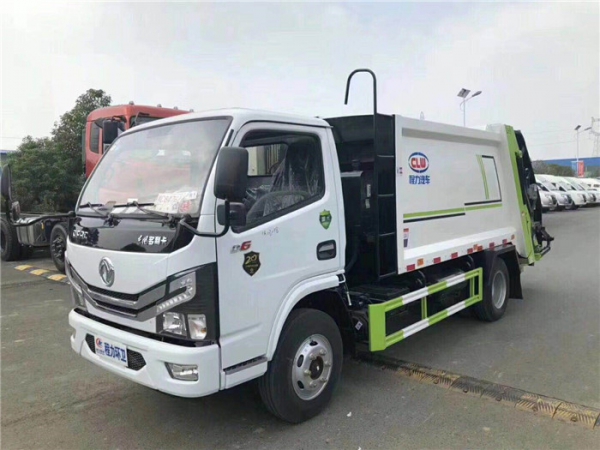

【国六】东风小多利卡6立方压缩式垃圾车
底盘及上装配置图文说明
1.功能介绍：压缩式垃圾车由密封式垃圾厢、液压系统、操作系统组成。整车为全密封型，自行压缩、自行倾倒、压缩过程中的水全部进入污水厢，较为彻底的解决了垃圾运输过程中的二次污染的问题，避免了给人们带来不便，关键部件采用进口部件，具有压力大、密封性好、操作方便、安全等优点。 可选配后挂桶翻转机构或垃圾斗翻转机构。

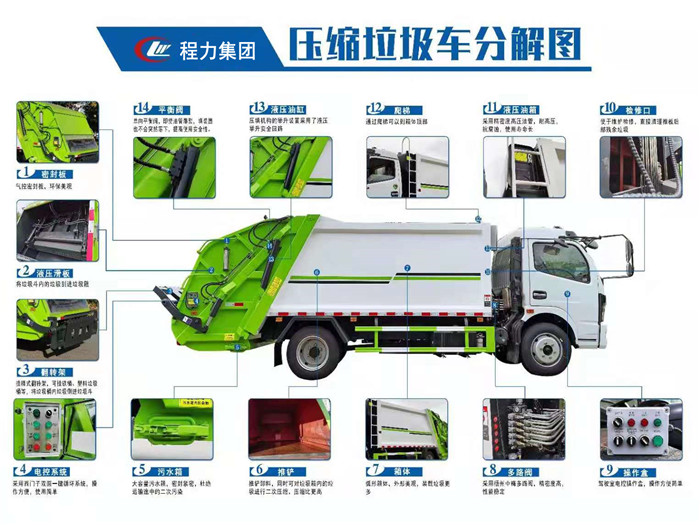

2.产品概述：压缩垃圾车专用部分由垃圾厢、污水箱、填装器、刮板、推铲多路换向阀、液压系统、挂桶装置等组成。压缩式垃圾车为全密封型，压缩过程中的污水直接进入污水厢，彻底解决垃圾运输过程中的二次污染，关键部件选用进口部件。

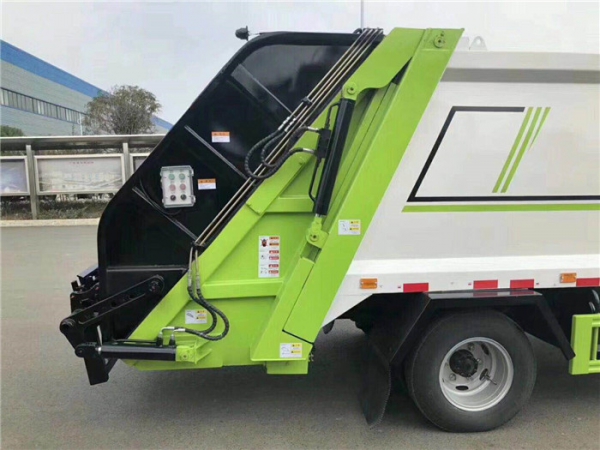

3.细节介绍：压缩车采用进口电磁阀（摆脱油缸漏油现象），西门子智能电控系统（可驾驶室遥控操作），整车关键部位铸造件（更结实耐用），尾部可选装落地垃圾斗（可直接倾倒垃圾）/挂桶装置（可提升180-660升垃圾桶）。
4.厂家承诺：我公司垃圾车箱体均为优质武钢材料，箱体弧形边框设计，车辆油管一次链接，拒绝多次接头。液压阀门为进口件，单独箱体固定。电控系统为西门子操控，驾驶室遥控操作。我公司生产的压缩垃圾车，售后承诺一年三万公里有任何问题我公司免费处理，全国均由合作服务站，一年三万公里后只收取配件费。
【主要技术参数】 | |||
产品** | 程力威牌 | 公告批次 | 342 |
产品名称 | CLW5071ZYS6型压缩式垃圾车 | 产品号 | APUJ66T204D |
总质量(Kg) | 7360 | 罐体容积(m3) | |
额定载质量(Kg) | 1650 | 外形尺寸(mm) | 6560×2050×2650 |
整备质量(Kg) | 5580 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2 | 载质量利用系数 | |
接近角/离去角(°) | 27.7/14 | 前悬/后悬(mm) | 1055/1947 |
轴数 | 2 | 轴距(mm) | 2700,2950,3308 |
轴荷(Kg) | 2640/4720 | **车速(Km/h) | 110 |
其它 | 1、仅选用3308mm轴距,该车后伸为250mm。2、防护材料:Q235B碳钢,连接方式:左右侧面防护采用焊接连接,后部防护由专用装置代替,离地高度为420mm.。3、ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。4、发动机型号与油耗值对应关系为(L/100km):D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2,Q23-115E60/16.2,H20-120E60/16.2,CA4DB1-13E6/16.2。专用装置:液压机构和填塞器,主要用于城镇环卫垃圾的运输。 5、随底盘选装驾驶室,可选装尾部翻转机构样式。随底盘选装燃油箱,电瓶,尿素罐,储气筒安装位置。 | ||
【底盘技术参数】 | |||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 5100,5435,5870,5939,5845×1910,1940,2090×2120,2200,2220,2250 | 轮胎数 | 6 |
接近角/离去角(°) | 27.7/15 | 轮胎规格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
钢板弹簧片数 | 6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 | 前轮距(mm) | 1525,1519,1503,1613 |
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670,1650,1800 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 | 东风朝阳朝柴动力有限公司 **汽车集团有限公司 东风朝阳朝柴动力有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 **汽车集团有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 安徽全柴动力股份有限公司 | 3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 | 95 81 105 93 96 90 95 103 93 85 120 105 100 |
