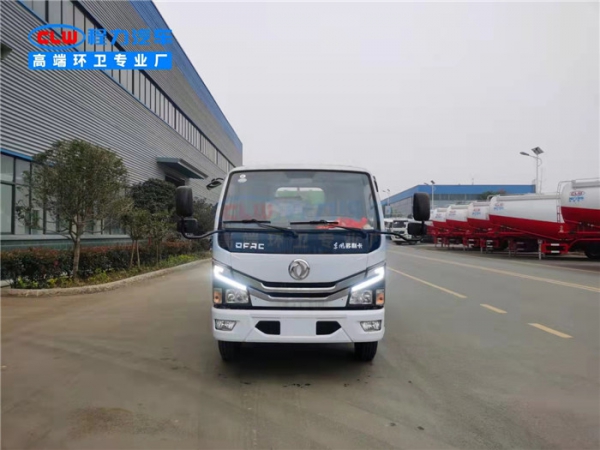

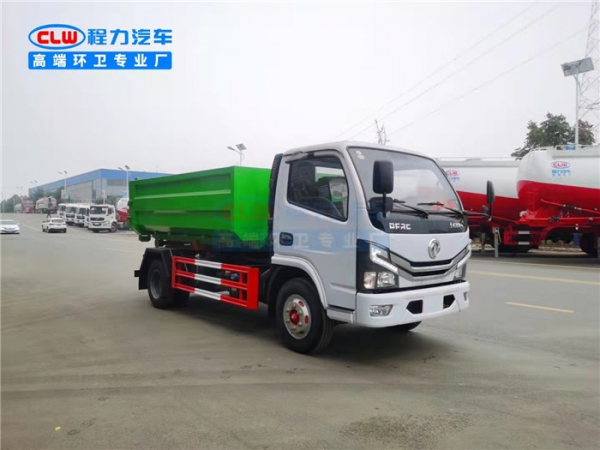

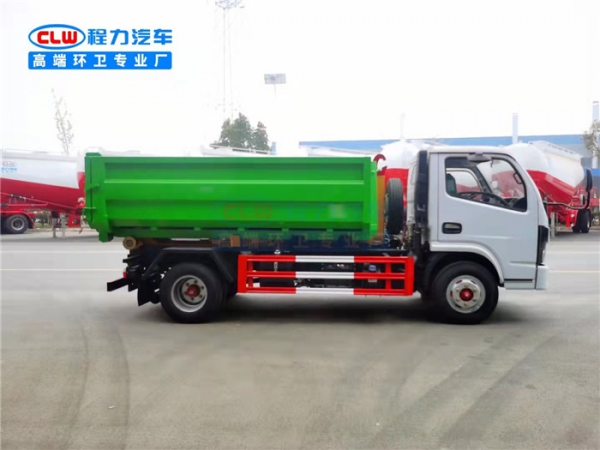

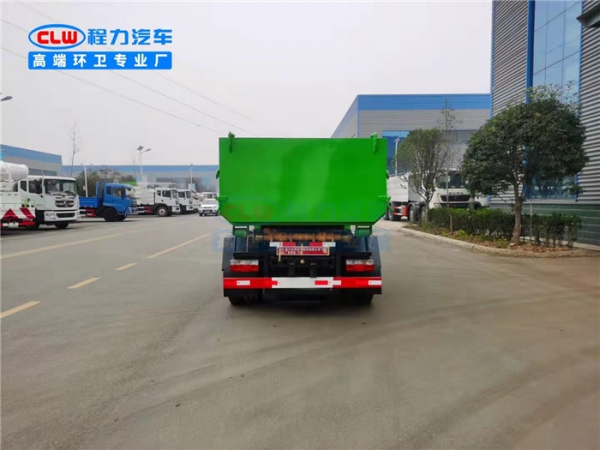

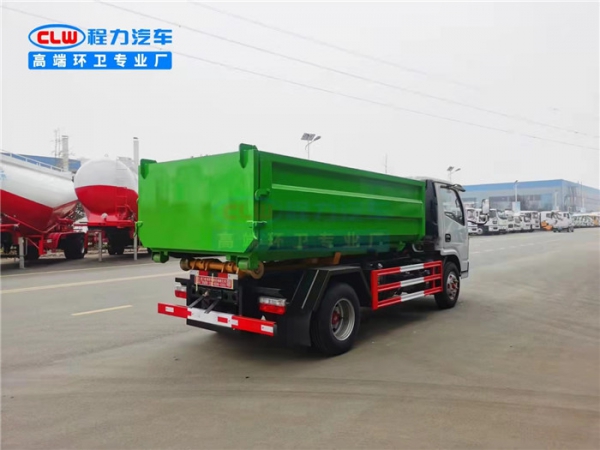

【国六】东风小多利卡6方勾臂垃圾车（蓝牌）
底盘及上装配置图文说明
勾臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成： 勾臂式垃圾车是在底盘上设附车架，在附车架上安放垃圾箱，并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置，**其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程，拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端，另一端则连接在拉臂上。
底盘配置：可选装的发动机
1.云内150马力发动机，3800轴距，2030单排，8.25R20轮胎，万里扬6挡变速箱，多功能方向盘，空调，电动玻璃，中控锁。
2.朝柴170马力 万里扬6档变速箱，轮胎245/70R19.5，前后桥2.7/5.5，192双层大梁，动转，离合助力，断气刹，空调电窗中控锁，ABS。
3.玉柴165马力 万里扬6档变速箱，轮胎245/70R19.5，前后桥2.2/5.5，192双层大梁，动转，离合助力，断气刹，电窗中控锁，ABS。
上装配置：可配5方垃圾箱长3米X宽1.7米X高1米，箱体采用Q235优质碳钢制作，大臂双缸举升，强度合金钢一体式主勾臂，加强型副梁，铸钢尾托轮，电控室内外液压操控装置，上装**提升能力4000KG, 液压完成上箱+下箱+锁紧+自卸等作业，可实现一车配多箱的循环转运。
整车参数
【主要技术参数】 | |||
产品** | 程力威牌 | 公告批次 | 338 |
产品名称 | CLW5045ZXX6型车厢可卸式垃圾车 | 产品号 | ZRD846NA01Z |
总质量(Kg) | 4495 | 罐体容积(m3) | |
额定载质量(Kg) | 1045 | 外形尺寸(mm) | 5320×2000×2250 |
整备质量(Kg) | 3320 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2 | 载质量利用系数 | |
接近角/离去角(°) | 27/17 | 前悬/后悬(mm) | 1055/957 |
轴数 | 2 | 轴距(mm) | 2700,2950,3308 |
轴荷(Kg) | 1600/2895 | **车速(Km/h) | 110 |
其它 | ABS型号:ABS/ASR-12V-4S/4M;ABS生产企业:襄阳东风隆诚机械有限责任公司;选装描述:随底盘选装驾驶室,选装拉臂,选装ETC;发动机/油耗值(L/100km)对应关系为:D20TCIF1/11.4,YCY24140-60/11.4,CA4DB1-11E6/11.4,ZD30D16-6N/11.4,CY4BK461/11.4,CY4BK161/11.4;侧后防护情况:防护材料:Q23**碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):155×50,后部防护离地高度(mm):380;自卸方式为勾臂式;专用功能及装置:该车主要用于垃圾转运,专用装置为勾臂; | ||
【底盘技术参数】 | |||
底盘型号 | EQ1045SJ3CDF | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 5100,5435,5870,5939×1910,1940,2090×2120,2200,2220 | 轮胎数 | 6 |
接近角/离去角(°) | 27.7/15,27.7/16 | 轮胎规格 | 6.50R16,7.00R16,7.50R16LT 8PR,6.00R15LT 10PR,6.50R16LT 10PR,7.00R16LT 8PR |
钢板弹簧片数 | 6/6+5,3/3+3,2/3+2,5/7+3,5/4+3,6/4+3,6/5+2,6/3+3 | 前轮距(mm) | 1525,1519,1472 |
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1458,1650,1800 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
D20TCIF1 Q23-115E60 Q28-130E60 CA4DB1-13E6 D20TCIF11 YCY24140-60 CA4DB1-11E6 CY4BK161 ZD30D16-6N H20-120E60 CY4BK461 M9T-600 Q23-136E60 | 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 **汽车集团有限公司 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 **汽车集团有限公司 东风朝阳朝柴动力有限公司 东风轻型发动机有限公司 安徽全柴动力股份有限公司 东风朝阳朝柴动力有限公司 东风轻型发动机有限公司 安徽全柴动力股份有限公司 | 1999 2300 2800 2207 1999 2360 2207 3856 2953 2000 3707 2298 2300 | 93 85 96 95 93 103 81 105 120 90 95 105 100 |
